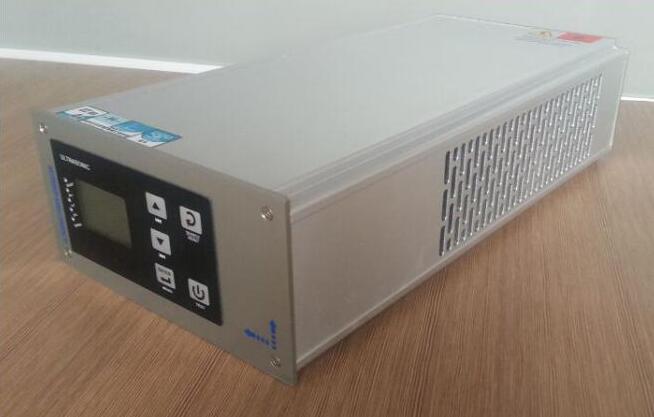

數字型自動追頻超聲波焊接機操作說明書：
超聲波焊接參數：
· 頻率：15KHz
· 功率：3000W
· 峰值功率：3300W
· 語言：中、英
· 電源電壓：200-240VAC
· 行程：75MM

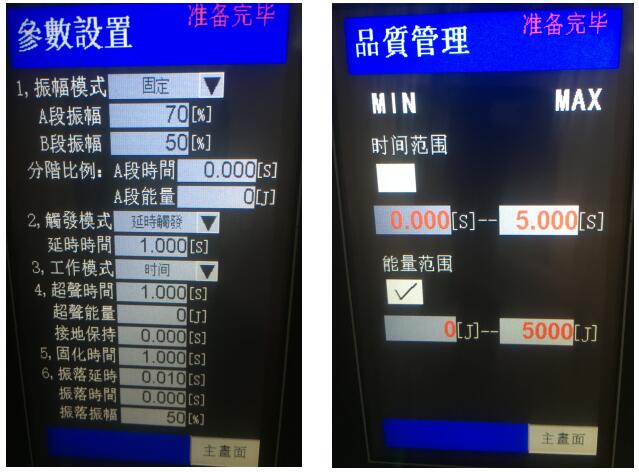

機器操作界面1

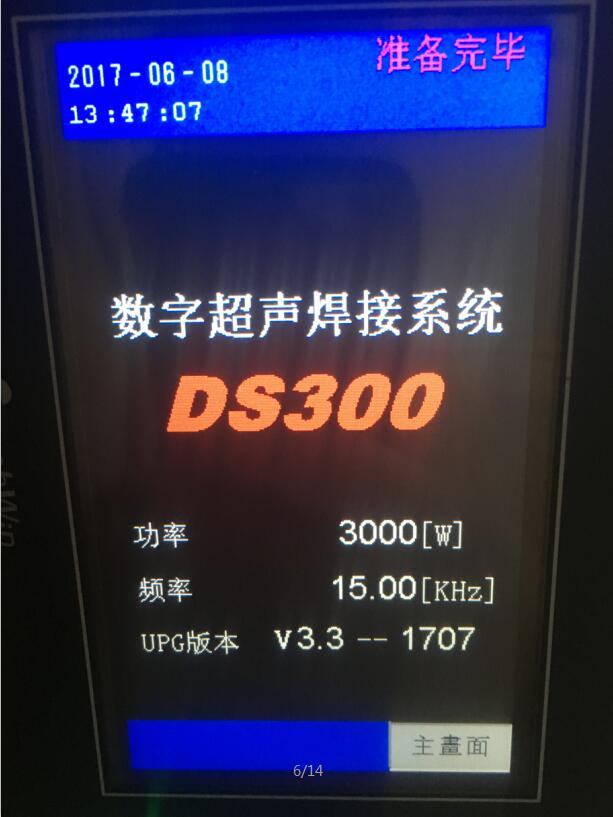

機器操作界面2

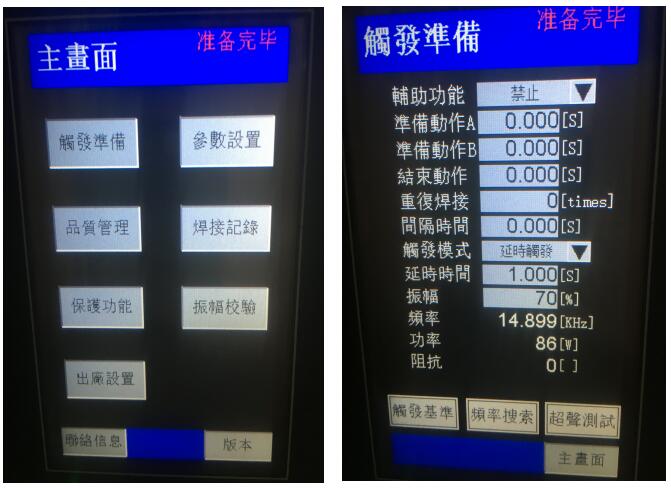

機器操作界面3
CX-300系列設備功能說明
· 實時頻率自動追蹤
· 焊接模式：時間、能量、接地
· 振幅分階功能
· 焊接振幅0.1-0.001可調（0.01精度）
· 200V-240V恒穩輸出
· 振幅補償
· 模具阻抗分析+保護
· 過載保護
· 電壓保護（輸入）
· 換能器電壓保護
· 品質管理（時間、能量相互檢測）
· 焊接記錄（運行統計）
· 設備功率無虛假
· 4核32位處理器
· 485通訊
· 功能強大，品質優良，焊接穩定型高、內部其他優點無法一一列舉。
安裝位置
電源在工作時，部分功率器件會產生熱量，過高的溫升會導致電源內部 過熱保護（詳見“過熱”故障描述），對此我們采用強制風冷，因此， 保證發生器風口與周邊遮擋物之間距離不小于10CM。此外還應避免安裝在環 境溫度超過40度，濕度不超過0.75的場所。
注意：防止水蒸汽或金屬物件進入電源內部。長時間地工作在強化學腐 蝕氣體場合，可能導致電源元器件損壞。
供給電源
電源輸入規格：AC 220V 50/60HZ。 盡量使用帶有接地線的三芯電纜線與發生器電源輸入接插件相連。 電源內部安裝電源保護保險絲，更換保險絲時請打開機殼后才能
更換。 注意：更換保險絲時需先斷開輸入電源。請用同一規格的保險絲
更換已損壞的。詳細請見“電源規格表”（P19頁）。
電源連接接口/外控輸入/輸出接口
電源輸入接口（A）
L 220VAC電源火線
N 220VAC電源零線
PE 電源接地線
注意：電源輸入請用帶接地線的三芯電纜線連接，且線徑不小于1.5mm2。
電源連接接口/外控輸入/輸出接口
高頻輸出接口（B）
HF+：連接至換能器“+”端
RF-：連接至換能器“-”端 注意：請用屏蔽線連接，耐壓>1000V。
輸入/輸出控制接口（C1、C2、C3） C1端口
COM_24V：24V電源輸出公共端 AUX_3：復用端口3輸入
READY：準備完畢輸出 AUX_2：復用端口2輸入
Mvt：冷卻或氣缸動作輸出 AUX_1：復用端口1輸入
H.F：超聲工作輸出 START：工作啟動輸入
10
OVL：運行超限輸出 COM_0V：0V電源輸入公共端
11
ERROR：故障警示輸出
C2端口
A_0-10V：外部模擬量調幅輸入 GND：內部電源地
P_0-10V：實時功率輸出 RS485_A：RS485通訊A端口
FREQ：頻率脈沖輸出 RS485_B：RS485通訊B端口
C3端口
EXT_24V：24V電源 EXT_0V：0V電源
注意：輸入輸出公共端口不夠用時，可接至C3端口，C3端口24V電源與C1端口公共電源內部是連接在一起的。
